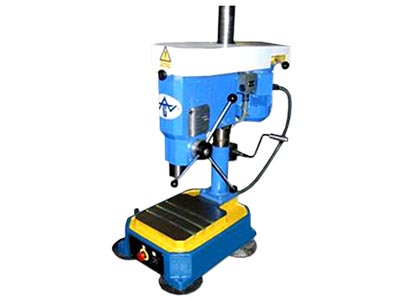

Станок АС2116М предназначен для обработки отверстий в мелких деталях. На станке АС 2116 М можно выполнять сверление, рассверливание, зенкерование, развертывание, нарезание резьбы. Он устанавливается и крепится на столе и является настольным.
Вид климатическою исполнения станка АС2116М - УХЛ4 по ГОСТ 15150-69.
Технические характеристики станка АС2116М
Технические характеристики АС 2116
Значения
Наибольший условный диаметр сверления, мм
16
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм
232
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм
Наибольший (не менее)
Наименьший (не более)
400
100
Наибольший ход шпинделя, мм
100
Наибольший ход шпиндельной бабки, мм
200
Размеры конуса шпинделя (ГОСТ 25557-82)
Морзе 2
Размер рабочей плиты поверхности, мм
Длина
Ширина
270
250
Количество Т-образных пазов, шт
3
Расстояние между пазами, мм
50
Ширина пазов, мм
14 Н14
Число скоростей шпинделя, шт
6
Пределы чисел оборотов шпинделя, об\мин
170; 280; 450; 750; 1250; 2000
Электродвигатель
Напряжение, В
Номинальная мощность, кВт
Частота вращения, об/мин
