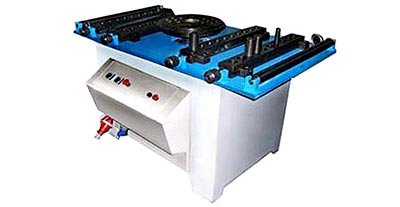

Станок для гибки арматуры СГА–55

СГА–55

Станок модели СГА-55 предназначен дня холодной гибки прутков арматуры железобетонных конструкций на заводах сборного железобетона и на строительных площадках под навесом.

Вид климатического исполнения - У2.

Применяются в арматурных цехах заводов ЖБИ, а также на строительных площадках под навесом в условиях умеренного климата, при строительных работах, производстве железобетонных изделий и т.п.









Технические характеристики

Наименование показателей

Значение

Наибольший диаметр изгибаемой арматурной стали по ГОСТ 5781-82*, мм

Класс А-I
Класс А-II
Класс А-III

55
45
40

Наименьший диаметр изгибаемой арматуры, мм

9

Допускаемый радиус изгиба прутка по внутреннему контуру, мм

Наибольший
Наименьший:
- для прутков диаметром <14
- для прутков диаметром >14

65

12
21

Скорость вращения гибочного диска, об\мин

5,8

Электродвигатель

Тип
Мощность, кВт
Частота вращения, об/мин

АИР 00LFE–4
4
1500

Род тока питающей сети
Частота тока питающей сети, Гц
Номинальное напряжение сети, В

3PEN ~
50
380

Габариты, мм

длина
ширина
высота

1400
940
890

Масса, кг

700



Принцип работы СГА (МГА):

При нажатии педали, происходит замыкание контактов конечного выключателя и вращение рабочего стола (диска) по часовой стрелке. При переключении контактов конечного выключателя происходит возврат гибочного диска в исходное положение до размыкания контактов конечного выключателя, двигатель останавливается. Повторный цикл станка СГА, происходит аналогично.
При установке СГА на рабочем месте, необходимо подготовить фундамент. Глубина заложения фундамента зависит от характера грунта. Станок крепится к фундаменту анкерными болтами.
При необходимости к станку подводятся все необходимые коммуникации, такие как питающий кабель, заземление, вытяжная вентиляция. Заливается масло в червячный редуктор.
При подготовке к работе, необходимо проверить в первую очередь надежность крепления заземления станка СГА, внешнее состояние станка (визуально), проверить техническое состояние станка в объеме ежемесячного технического обслуживания.
Установить на станок соответствующее приспособление для гибки в зависимости от диаметра арматуры и внутреннего радиуса сгибаемой арматуры. Необходимо установить диск и кулачки останова и реверса в исходное положение.
Необходимо помнить, что из–за инерционности гибочного диска ( в зависимости от скорости вращения диска) кулачек останова устанавливается с опережением на 30 гр при скорости вращения диска 3,7 об/мин, и 150 гр при скорости вращения диска 14 об/мин относительно конечного выключателя останова.
Перед запуском станка под нагрузкой, необходимо проверить его работу в холостом режиме (без нагрузки), при этом необходимо обратить внимание на точность остановки гибочного диска в исходном положении. При необходимости надо отрегулировать положение кулачка остановы.
Завершить обкатку станка внешним осмотром его механизмов.
