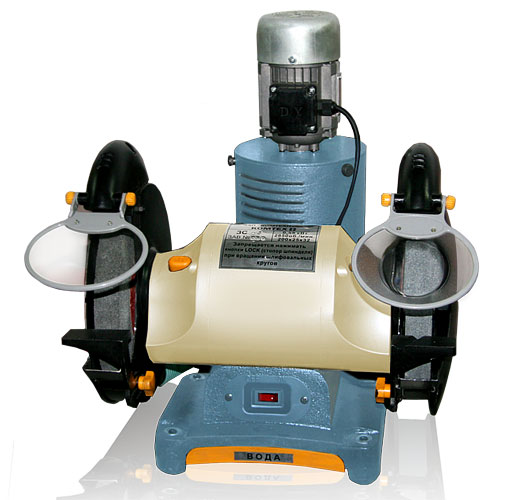

Точильно-шлифовальный станок ЗСВ-1 (с вытяжкой)
Точильно-шлифовальный станок ЗСВ-1 разработан и изготавливается согласно требований ФГУП «21НИИ» МО РФ для использования в помещениях малого объема (КУНГ, контейнер и т.д.) не имеющих централизованный вытяжной вентиляции.
Оригинальная система отсоса позволяет улавливать не менее 90% абразивно - металлической пыли (подтверждено актами испытаний).
Может устанавливаться на верстаке, столе, либо на перемещаемой подставке.
Высокоэффективный самоочищающийся фильтр позволяет использование до 3-х комплектов абразивных кругов без смены и промывки. Шлам удаляется через боковое отверстие слесарной щеткой при замене шлифовальных кругов.
Конструкция станка ЗСВ-1 постоянно совершенствуется с целью повышения эксплуатационных характеристик и снижения массогабаритных показателей.
По требованию заказчика комплектуется простым и доступным по цене приспособлением для заточки сверл.
Технические характеристики станка ЗСВ-1
Шлифовальные круги (по ГОСТ 2424-67) |
|
Наружный диаметр, мм |
200 |
Внутренний диаметр, мм |
32 |
Ширина, мм |
20 |
Электродвигатель:
• мощность, кВт
• частота вращения, об./мин. |
АИР 71/-
1,1
2800 |
Электродвигатель вытяжки |
АИР 56 |
Мощность двигателя вытяжки, кВт |
0,090 |
Частота вращения, об./мин. |
2650 |
Габаритные размеры, мм:
• длина
• ширина
• высота |
450
440
416 |
Масса станка, кг, не более |
30 |
Режим работы повторно кратковременный |
ПВ-30 |
