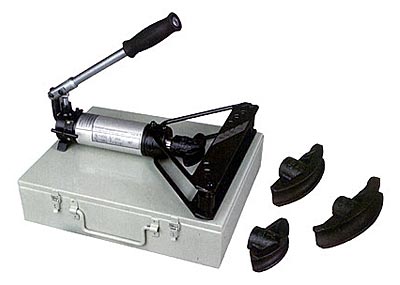

Станок трубогибочный ТГ-1
Станки трубогибочные гидравлические с ручным приводом предназначены для холодной гибки стальных газовых и водогазопроводных труб из черных, цветных и нержавеющих металлов.
Технические характеристики
Модель |
Диаметр
трубы |
Толщина
стенки |
Радиус
гибки |
Усилие
на штоке |
Усилие
на рукоятке |
Габаритные размеры |
Масса |
| ТГ-1 |
17…34 мм |
2…2,8 мм |
50…100 мм |
10 т |
30 кг |
435х370х110 мм |
14 кг |
|
Станок трубогибочный гидравлический предназначен для гибки стальных бесшовных горячекатанных труб по ГОСТ 8732-78 в холодном состоянии без предварительной набивки их наполнителями.
Модель |
Диаметр
трубы |
Угол
гибки |
Ход
штока |
Мощность
привода |
Габаритные
размеры |
Масса |
| ТГС-127 |
76…133 мм |
90 град |
550 мм |
2,2 кВт |
1270х1440х650 мм |
625 кг |
|
Станок трубогибочный предназначен для холодной гибки водогазопроводных труб из черных, цветных, нержавеющих металлов, оцинкованных и без покрытия, а также для гибки профильных труб и сортового проката методом обкатки вокруг колодки. Станок обеспечивает качественный изгиб заготовок на заданный угол до 180° с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации изгиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
Модель |
Диаметр
трубы |
Угол
гибки |
Мощность
привода |
Габаритные
размеры |
Масса |
| ТГС-5 |
21…60 мм |
180град |
3 кВт |
780х710х1250 мм |
350 кг |
|
