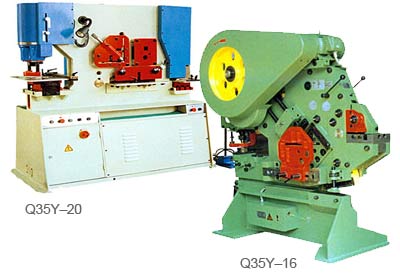

Гидравлические станки для обработки металла Q35Y–20
Они используются для среза листов, сегментного среза, пробивки и штамповки и подходят для использования в кораблестроении, мостостроении, автомобилестроении, строительстве подъемной техники, сооружения металлических конструкций и различных механических узлов.
Рабочие и технические характеристики:
Гидравлические станки для обработки металла серии Q35Y–20
Это устройство подходит для среза листов, сегментного среза, пробивки и штамповки и тд. в соответствии с основными характеристиками и также может осуществлять срез, пробивку и сшиб листа в разных формах, при условии наличия соответствующих опциональных модулей и установленного модуля пробивки и штамповки.
Механические станки для обработки металла. Модель Q34Y–25
Механизм использует механический привод и сварной контур, обладающий достаточной прочностью и устойчивостью. Это идеальное устройство для выделки брусков, угловых и круглых стержней, а также производства каналов и кольцевания арматуры.
Технические характеристики
Модель |
Q35Y–16 |
Q35Y–20 |
Q35Y–25 |
Q35Y–30 |
Максимальная толщина среза (мм) |
55 |
75 |
110 |
140 |
Прочность листа (Н/мм2) |
16 |
20 |
25 |
30 |
Plate strength (n/mm2) |
450 |
450 |
450 |
450 |
Угол среза (0) |
7° |
8° |
8° |
8° |
Plate size to be sheared of one time’s stroke (mm) |
16x250
8x400 |
20x330
10x480 |
25x330
16x600 |
30x355
20x600 |
Slipper stroke (mm) |
80 |
80 |
80 |
80 |
Stroke times (mm) |
8 |
8 |
6 |
8 |
Глубина зева (mm) |
300 |
355 |
400 |
600 |
Толщина пробоя (mm) |
16 |
20 |
25 |
26 |
Максимальный диаметр пробоя (мм) |
25 |
30 |
35 |
38 |
Основной двигатель (кВт) |
4 |
5.5 |
7.5 |
11 |
Общие размеры дхшхв (mm) |
1640x730x1770 |
1860x800x1900 |
2355x960x2090 |
2680x1040x2300 |
Вес механизма (кг) |
1600 |
2000 |
4800 |
6800 |
|
