Ножницы гильотинные СТД-9А (6х2000)

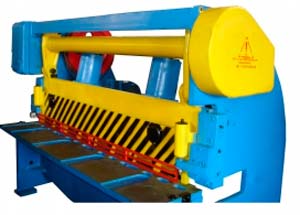

СТД-9А - механические гильотинные ножницы с наклонным ножом.
СТД9А предназначены для резки листового и полосового металла. Имеют сварную двухстоечную станину, привод осуществляется отдельным электродвигателем. Существует несколько режимов работы ножниц - наладочный, автоматический, одиночных ходов и ручной поворот. За один ход ножевой балки осуществляется отрез полосы длиной до 2000 мм.
СТД-9А не нуждаются в подводке гидравлики или воздуха. Для резки металла разной толщины автоматически устанавливается нужная величина зазора между ножами и выбирается усилие прижима пропорционально усилию резания.
Могут использоваться в помещениях с трехфазной сетью напряжением 380 Вт и глухозаземленной нейтралью.
СТД-9А требуют надежного заземления. Имеют единичные и автоматические ходы.
Управление работой механизма осуществляется при помощи пульта управления или переносной педали.
Разрезание листов осуществляется по разметке, а также с использованием заднего упора.
Технические характеристики СТД-9А
| ПАРАМЕТР |
ЗНАЧЕНИЕ |
Наибольшие размеры разрезаемого металла, мм
толщина
ширина |
6,0
2000 |
| Частота ходов ножа, мин-1 |
50 |
| Ход ножа, мм |
70 |
| Угол наклона верхнего ножа, град |
1°20' |
| Наибольшая длина отрезаемой полосы по упору, мм |
500 |
| Мощность электродвигателя, кВТ |
8,5 |
| Габаритные размеры ДхШхВ, мм |
2900х1392х1390 |
| Масса, кг |
3350 |
