Толщина листа 12 мм. Длина реза до 3150 мм.

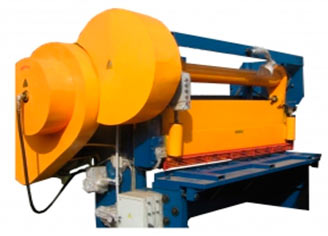

Гильотинные ножницы НА 3221 предназначены для прямолинейной резки листового и полосового материалов. Применяются в заготовительных цехах машиностроительных предприятий.
На ножницах возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей. Станина сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим. Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами. Управление гильотинными ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода.
Ножницы моделей НА3221 являются основными технологическими единицами комплекса оборудования для резки листа АКНА3221. В состав комплекса также входят устройство подающее модели УП11, тележка откатная модели Т6.
Технические характеристики НА3221:
ПАРАМЕТР
ЗНАЧЕНИЕ
Наибольшие размеры разрезаемого металла, мм
толщина
ширина
12
3150
Наибольшая длина отрезаемой полосы по упору, мм
1000
Частота ходов ножа, мин-1 вспомогательных
40
Частота ходов ножа, мин-1 при резке небольших размеров разрезаемого листа
12
Угол наклона подвижного ножа, град
1,66
Ход гидравлических прижимов, мм
25
Допустимое усилие реза, кН
670
Усилие прижима листа, кН
192
Скорость перемещения заднего упора, м/мин
0-3,6
Давление воздуха в сети, МПа
0,45
Расстояние от уровня пола до верхней части ножа, мм
