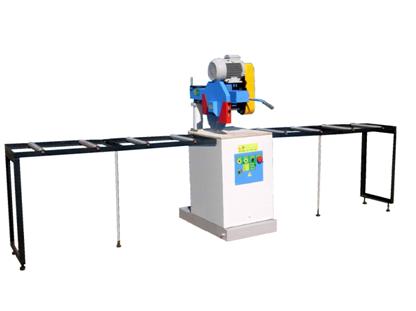

Торцовочный станок ЦТ15-5
Торцовочный деревообрабатывающий станок ЦТ15-5 предназначен для поперечной и угловой распиловки с возможностью наклона в вертикальной плоскости досок, брусков и щитов, а также выборки вырезки дефектных мест.
Область применения - мебельное и столярное производства.
Пила с электродвигателем крепится на каретке, которая обеспечивает перемещение пилы параллельно над плоскостью стола. Пильная каретка располагается на колонне и имеет возможность поворота в горизонтальной и вертикальной плоскости для углового пиления.
Отличительные особенности торцовочного станка ЦТ15-5:
- применение зарезаемого стола исключает сколы со стороны нижней пластины детали
- прецизионная каретка пильного узла перемещается на восьми подшипниках и обеспечивает высокую точность распила
- точной настройки на размер производится упором и прижимом
- каретка автоматически возвращается в исходное положение
- пильная каретка при пилении под углом выставляется на нужный угол по лимбу на колонне
- станок может комплектоваться приставными столами
- двигатель имеет электродинамическое торможение
- пиление под вертикальным углом с возможностью фиксирования в любой точке
Технические характеристики
Размеры обрабатываемого материала, мм: |
|
- толщин |
10 x 150 |
- ширина |
530 |
Ход пильного суппорта, мм |
50 - 530 |
Наиб. диаметр устанавливаемой пил, мм |
400 |
Диаметр шпиндельной насадки, мм |
50 |
Угол поворота траверсы, град |
± 45° |
Угол наклона пилы, град. |
15°, 30°, 45° |
Привод подачи инструмента |
вручную |
Частота вращения шпинделя, об/мин |
2850 |
Мощность эл./двигателя, кВт |
4,0 |
Количество рольгангов, шт |
2 |
Габарит рольганга, мм |
1600х450 |
Габариты станка, мм |
4000х1000х1550 |
Масса, кг |
335 |
|
