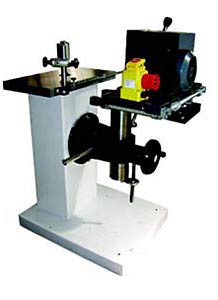

Станок СвПГ-1Б
Предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства.
Станина станка – литая, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство.
На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя.
Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика.
Зажим режущего инструмента в шпинделе осуществляется при помощи патрона.
Технические характеристики
Рабочая поверхность стола, мм |
400х500 |
Угол поворота стола шпинделя в горизонтальной плоскости, град |
± 45° |
Продольный ход шпинделя, мм |
150 |
Поперечный ход шпинделя, мм |
150 |
Вертикальный ход шпинделя, мм |
150 |
Диаметр высверливаемых отверстий, мм |
1 x 20 |
Частота вращения инструмента, об/мин |
3000 |
Мощность эл/двигателя , кВт |
2,2 |
Габариты, мм |
800х800х1000 |
Масса, кг |
180 |
|
