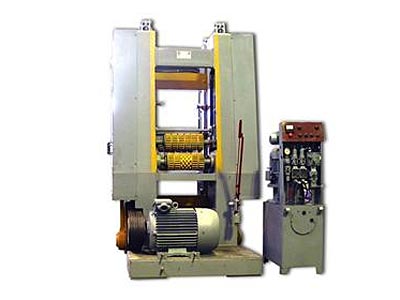

Пилорама РК-2А

Пилорама РК-2АДля распиловки пиломатериалов на брусья и доски.

Место для установки направляющего аппарата. Подвеска пильной рамки рычажная. Траектория движения верхней траверсы пильной рамки - деформированный эллипс.

Значительно повышена прочность пильной рамки станины. Толщина пил 1,8 мм. Электродвигатель главного привода установлен на общем основании, что упрощает изготовление фундамента у потребителя .

Лесопильная рама модели РК-2А предназначена для распиловки бревен и брусьев на доски. Основание и боковины станины рамы имеют сварную конструкцию, выполненную в основном из листового материала.

Эта рама отличается от традиционных лесопильных рам, изготовляемых нашим и Даниловским станкозаводами, конструкцией привода и подвески пильной рамки. У традиционных лесопильных рам пильная рамка совершает прямолинейное возвратно-поступательное движение по направляющим станины и резание древесины происходит при движении пил вниз. Пильное полотно изнашивается, на преодоление скобления требуются повышенные энергозатраты. У лесопильной рамы РК-2А пильная рамка подвешена на рычагах и двигается по траектории, имеющей форму неправильного эллипса. Поэтому при холостом ходе пилы вверх задние грани её зубьев не контактируют с дном пропила, процесс распиловки идет более плавно, износ инструмента, нагрузка на станину и вибрация значительно уменьшаются.



Технические характеристики

Ширина просвета пильной рамки, мм-

630

Ход пильной рамки, мм -

300

Число двойных ходов пильной рамки в мин. -

300

Род тока питающей сети -

переменный трехфазный, (380В 50Гц)

Характеристики электродвигателя привода главного вала:



·  -мощность, кВт-

26,5

·  -число оборотов, об/мин

690

Просвет между вальцами, мм -

75-570

Диаметр распиливаемого бревна (в комле), мм -

100-550

Длина распиливаемых бревен, мм -

2000-7500

Число пил в поставке, шт от-до -

3-10

Тип применяемых пил - пилы для одноэтажных лесопильных рам:



·  -длина, мм -

1100

·  -ширина, мм -

160

·  -толщина, мм-

1,8

Наименьшая толщина выпиливаемого материала - мм

16

Вид подачи -

непрерывная, с бесступенчатым регулированием

Привод вращения шести (четырех нижних и двух верхних) подающих заготовку вальцов

гидравлический

Привод прижима верхних вальцов -

гидравлический

Характеристики гидравлического оборудования (гидронасос, гидромотор):

номинальное давление, МПа- 6,3

Характеристики электродвигателя привода подачи:



·  -мощность, кВт -

5,5

·  -число оборотов, об/мин-

1460

Подача бревна или лафета (бруса с двумя обрезанными сторонами) до м/мин.

6

Характеристики электродвигателя привода вентилятора теплообменника:



·  -мощность, кВт-

0,25

·  -число оборотов, об/мин-

2850

Производительность средняя расчетная куб.м/час -

8

Общая установленная мощность, кВт -

32,25

Габаритные размеры:



·  длина -

2170

·  ширина -

1650

·  высота-

2710

Масса лесопильной рамы с принадлежностями, кг -

4945

Масса лесопильной рамы без принадлежностей, кг -

4500

Скорость подачи, м/мин. -

до 6 м

Мощность электродвигателей кВт -

32





Использование в данной лесораме бездезаксивального привода пильной рамки позволило значительно снизить нагрузку на станину. Конструкция рамы представляет собой станину, собранную из сварных узлов, на которой установлены все механизмы. Пильная рамка установлена на шарнирной подвеске. У лесопильной рамы РК-2А на 20% повышена мощность привода подачи за счет увеличения КПД механических передач привода. Все движущиеся части рамы установлены на подшипниках качения, применение пар скольжения полностью исключено, что существенно повышает культуру производства и упрощает обслуживание лесорамы и снижает эксплуатационные затраты на смазку. У пилорамы РК-2А электродвигатель привода пильной рамки установлен на сварном основании станины, что сокращает до минимума время и затраты на монтаж рамы у потребителя. Предусматривается возможность установки рамы через проставку на фундаменты лесопильных рам Р63-4Б Даниловского станкозавода. На лесораме РК-2А предусмотрено место для установки направляющего аппарата, который улучшает качество распиловки. Направляющий аппарат поставляется за отдельную плату.

Все модели лесопильных рам, выпускаемых заводом, имеют бесступенчатый привод подачи, позволяющий изменить величину подачи в широком диапазоне, в т.ч. и во время распиловки. Даниловским станкозаводом выпускается вертикальная одноэтажная лесопильная рама модели Р63-4Б и рама Коротышевая модели РК63-2. Для установки рам требуется массивные фундаменты. Высота рам более 3-х метров. Суммарная мощность электродвигателей составляет 44,4 кВт. На лесопильных рамах производства Новозыбковского станкозавода за счет применения электродвигателей повышенного скольжения привода пильной рамки и гидравлической системы подачи и прижима бревен удалось уменьшить суммарную установленную мощность электродвигателей до 30-32,25 кВт, что позволяет значительно снизить затраты на электропотребление (по сравнению с лесорамами Р63-4Б и РК63-2 более, чем на 10 кВт за 1 час эксплуатации). Электродвигатели повышенного скольжения предназначены для использования в приводах кривошипно шатунных механизмов и имеют повышенную защиту от нагрева.
