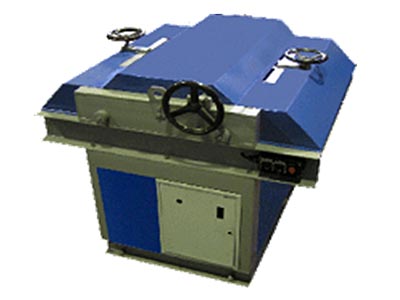

Предназначен для продольной обрезки и раскроя необрезных досок с целью получения максималь-ного выхода обрезного пиломатериалов. Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности.
Станок имеет два пильных вала с подвижными узлами. Принцип пиления попутный. Подача материала осуществляется 2-мя нижними приводными вальцами, а прижим 2-мя тяжелыми неприводными валами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется винтовой передачей.
Отличительные особенности:
синхронное перемещение пил относительно средней линии при настройке на ширину реза;
принцип попутного пиления позволяет снизить электрозатраты и увеличить скорость подачи до 48 м/мин;
наличие удлинённых подающих и приёмных роликов позволяет удерживать доску и отходы до выхода из зоны пиления, не требуется когтевая завеса;
привод пил раздельный - повышает быстроту и удобство их замены;
наличие входных линеек для возможности базирования досок при одностороннем распиле;
пилы не требуют доработки - отверстие стандартное 50 мм;
cтанок комплектуется специальным устройством для отделения реек.
Технические характеристики
Размеры обрабатываемой заготовки, мм:
- высота
- ширина
10 - 70
70 - 700
Количество подвижных пил, шт
2
Диапозон регулирования расстояния между пилами, мм
75 - 400
Диаметр устанавливаемых пил (Dнар. х d пос.), мм
400 х 50
Скорость подачи, м/мин
24; 48
Частота вращения пил, об/мин
3000
Количество электродвигателей, шт.
3
Суммарная мощность, кВт:
- мощность пильного узла
- мощность привода подачи
