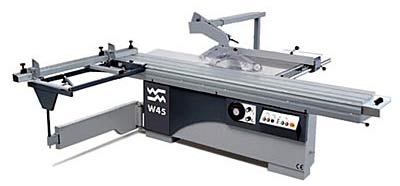

Станок W 45
Форматно-раскроечный станок W 45 – это безупречная точность пропила и надежность работы на протяжении всего срока эксплуатации.
Многолетний опыт инженеров завода, позволил сконструировать станок, который отвечает самым жестким требованиям. Мощная станина станка W 45, изготовлена из специально разработанной стали и обладает высокой виброустойчивостью.
Конструкция подвижной каретки представляет собой уникальную сверхжесткую систему состоящею из полых многокамерных профилей, которые обеспечивают повышенную устойчивость к скручиванию и изгибу. Каретка станка W 45 длиной 3200 мм перемещается на роликах, по цилиндрическим закаленным стальным направляющим увеличенного диаметра. Такая система скольжения позволяет добиться максимальной точности и прямолинейности пропила. Увеличенное межосевое расстояние между стальными направляющими до 135мм повышает надежность точного перемещения каретки.
Идеальную чистоту и долговечность роликовой тележки, обеспечивает исполнение с тремя рядами роликов и предусмотренная на станке система удаления опилок из направляющих скольжения, состоящая из восьми чистящих элементов.
Технические характеристики
Наибольшая длина пропила, мм |
3200 |
Размер подвижной каретки, мм |
385х3200 |
Ширина реза между пилой и упорной линейкой, мм |
1250 |
Максимальный диаметр пилы / посадка, мм |
400/30 |
Диаметр подрезной пилы, мм |
20/125 |
Угол наклона пилы, градусов |
0-45 |
Частота вращения пилы, об/мин |
3200/4000/6000 |
Размер аспирационного патрубка (2шт), мм |
90/120 |
Мощность двигателя основной пилы, кВт |
5,5 |
Мощность двигателя подрезной пилы, кВт |
0,75 |
Габаритные (транспортные) размеры, мм |
3220х1100х1000 |
Вес, кг |
850 |
|
