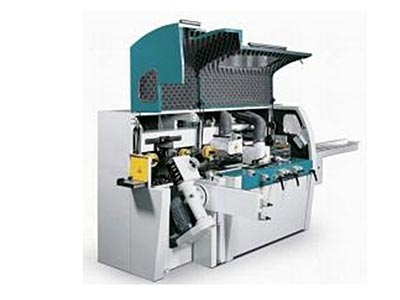

Четырехсторонний станок G 18/5E
 Производитель: GRIGGIO, Италия
Четырехсторонние станки G 18/5E применяется для обработки разных видов деревянных заготовок. На станках данной серии имеется возможность для профильной обработки на глубине до 40 мм, так как на шпинделях (исключая первый) есть возможность работать с фрезами диаметрами от D 100 до D 180 мм.
Модель G 18/5E оборудована пятью шпинделями. Пятый (универсальный) шпиндель дает большие технологические преимущества и имеет возможность поворота от 0 до 360 вокруг заготовки.
Технические характеристики
| Макс. сечение заготовки |
180х120 мм |
Мин. сечение заготовки |
18х6 мм |
Мин. длина заготовки |
350 мм |
Макс. толщина снимаемого слоя |
10 мм |
Длина подающего стола |
2200 мм |
Диаметр шпинделей |
40 мм |
Глубина шпиндельной чаши |
10 мм |
Диаметр х длина строгальных головок |
120х190 мм |
Диаметр х длина фрезерных головок |
120 х 130 мм |
Диаметр фрез для профилирования |
100-180 мм для 2-3-4 шп. |
Размеры пазовой фрезы |
толщ.10 мм, диам.140 мм |
Скорость вращения шпинделей |
6000 об/мин |
Скорость подачи |
6 и 12 м/мин |
2 протяжных ролика, диам. |
120 мм |
Диам. аспирационных отверстий |
4 по 120 мм |
Мощность мотора 1 шп. |
7,5 лс (5,5 кВт) |
Мощность мотора 2-3 шп. |
10 лс (7,5 кВт) |
Мощность мотора 4 шп. |
7,5 лс (5,5 кВт) |
Мощность универсального 5 шп. |
5,5 лс (4 кВт) |
Мощность мотора подачи |
1,5 лс (1 кВт) |
Вес нетто G 18/5Е |
1650 кг |
Габарит G 18/5Е |
3810х1600х1500 мм |
|
